材质检测
结构类型：防水密闭型产品；
使用类型：收发一体；
适用范围：材质检测、超声波测距等；
产品优点：本产品具有频带宽、灵敏度高、信噪比好、结构简单、工作可靠和重量轻等优点。
分类：
详细信息
性能参数
|
No. |
检验项目 |
测试条件 |
测试标准 |
备注 |
|
1 |
中心频率(KHZ) |
常温25±3（℃） |
300±40 |
频率扫描仪 |
|
2 |
电容(pf) |
1KHZ；25±3℃ |
1250±10% |
电容表 |
|
3 |
余振(us) |
常温25±3（℃），模拟测试主板 |
≤172us |
主板编号：KM/K067300003 |
|
4 |
回波灵敏度(v) |
常温25±3（℃），300K材质检测专用工装测试，读数如图Fig.1 |
≥2.2 |
主板编号：KM/K067300003 |
|
5 |
灵敏度(dB) |
发射频率：(300±40)KHZ 0dB=10V/pa |
-81 |
参考值 |
|
6 |
声压(dB) |
距离：30cm 输入电压：10Vrms 0db=2x105Pa |
≥108 |
参考值 |
|
7 |
最大驱动电压(Vp-p) |
脉冲宽度0.8ms，间隔60ms |
150 |
示波器 参考值 |
|
8 |
工作温度(℃) |
-40～+80(℃) |
合格 |
高低温箱 |
|
9 |
贮藏温度(℃) |
-40～+85(℃) |
合格 |
高低温箱 |

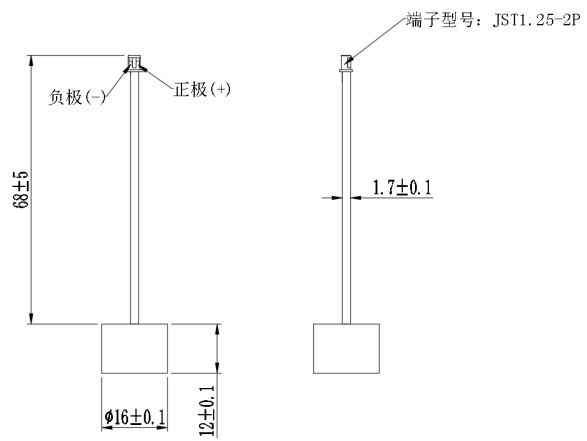

外形尺寸
单位：mm

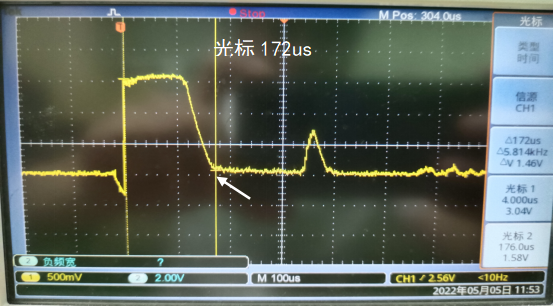

波形图
测试波形图
