纠偏换能器200K
结构类型：防水密闭型产品；
使用类型：收发一体；
适用范围：卷材纠偏及测距等；
产品优点：本产品具有频带宽、灵敏度高、信噪比好、结构简单、工作可靠和重量轻等优点。
分类：
详细信息
性能参数
|
No. |
检验项目 |
测试条件 |
测试标准 |
备注 |
|
1 |
中心频率(kHZ) |
常温25±3（℃） |
200±5 |
频率扫描仪 |
|
2 |
电容(pf) |
1KHZ；25±3℃ |
400±20% |
电容表 |
|
3 |
余振(ms) |
常温25±3（℃），模拟测试主板，读数如图Fig.1 |
≤1.3 |
主板编号：KM/K067200001 |
|
4 |
回波灵敏度(mv) |
常温25±3（℃），距离:1.4m，障碍物：200mm*200mm有机玻璃板,读数如图Fig.1 |
≥800 （比对样品进行测试） |
主板编号：KM/K067200001 |
|
5 |
声压(dB) |
距离：30cm 输入电压：10Vrms 0db=2x105Pa |
≥108 |
参考值 |
|
6 |
最大驱动电压(Vp-p) |
脉冲宽度0.8ms，间隔60ms |
150 |
示波器 参考值 |
|
7 |
工作温度(℃) |
-40～+80(℃) |
合格 |
高低温箱 |
|
8 |
贮藏温度(℃) |
-40～+85(℃) |
合格 |
高低温箱 |

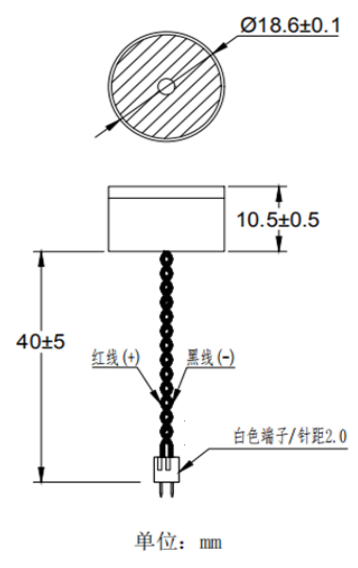

外型尺寸

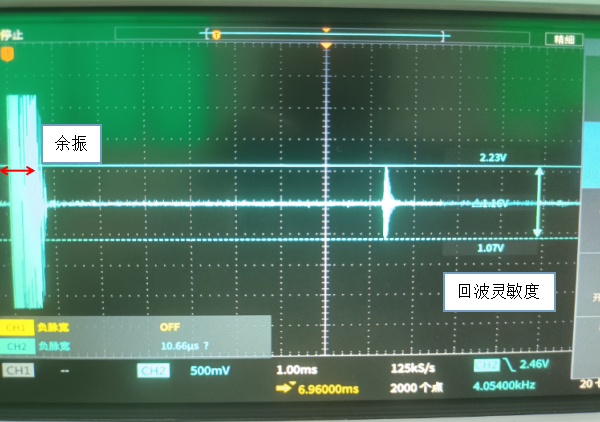

波形图
测试波形图 Fig.1
